| Наименование марки: | GIS |
| Номер модели: | DPX230 |
| МОК: | 1 набор |
| цена: | negotiable price |
| Время доставки: | 20 дней работы |

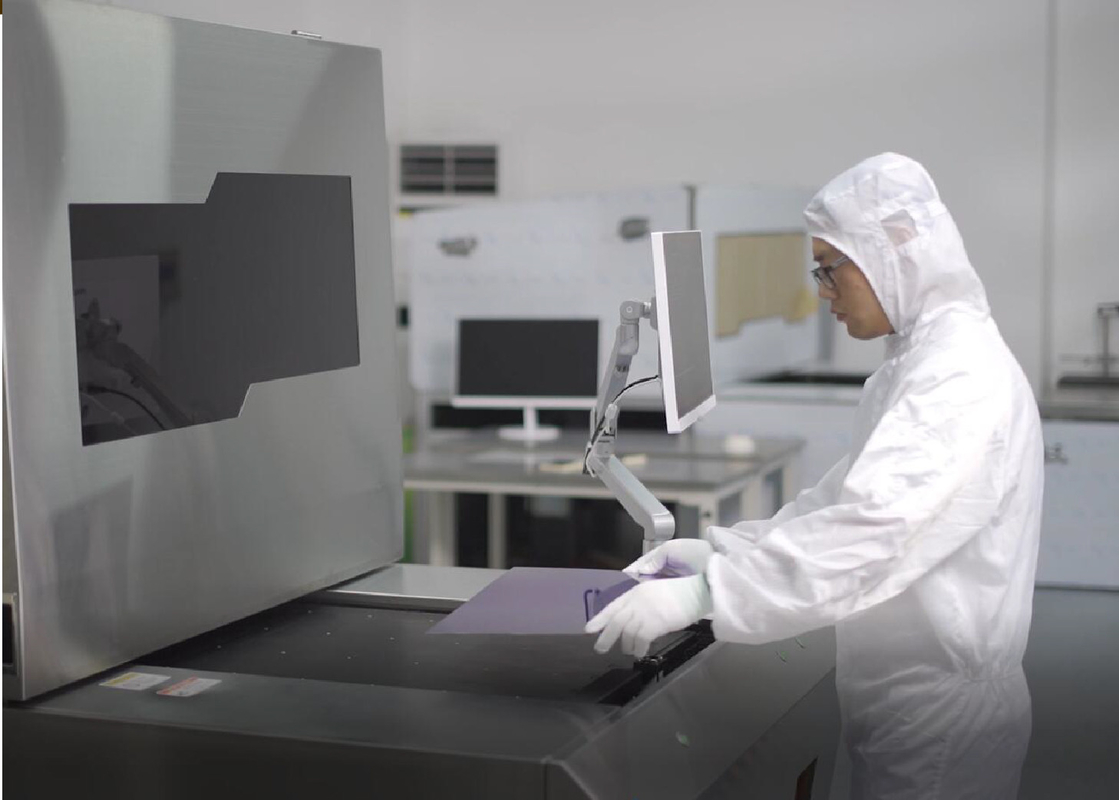

решения системы воображения лазера сразу (LDI) для различного PCB разнослоистого
Процесс фотолитографии
Воображение лазера сразу развитие процесса фотолитографии PCB. LDI не принимает инструмент фото, а сразу подвергает картины действию файла Gerber на фильм фоторезиста. Этот УЛЬТРАФИОЛЕТОВЫЙ фоторезист выборочно подвергается действию УЛЬТРАФИОЛЕТОВОГО лазерного луча в инкрементах через ламинат в образе растра. Сформированное изображение можно сравнить к изображению на экране компьютера, сформированном от нескольких линий через экран. Подобный фотолитографии, LDI принимает фоторезист, хотя сопротивляйтесь специально создает для печатания лазера как LDI сопротивляйтесь быстро-действует сравненным к обычному фоторезисту. LDI сопротивляются приходят в сухой фильм и жидкостные варианты с сопротивляются методам применения быть идентичны к тем используемым в фотолитографии.
Воображение лазера PCB сразу (LDI)
Изготовляя монтажную плату, трассировки цепи определены что отображая процесс. Лазер сразу воображение (LDI) подвергает трассировки действию сразу с сильно сфокусированным лазерным лучом который в NC контролировал, вместо затопленного света пропуская через инструмент фото, лазерный луч цифров создаст изображение.
Как делает лазер сразу работа воображения (LDI)?
Воображению лазера сразу нужен PCB с фоточувствительной поверхностью которая расположена под компьютерный контролируемый лазер. И после этого компьютер создает изображение на доске со светом лазера. Компьютер просматривает поверхность доски в изображение растра, соответствуя изображению растра к поджатому CAD или файл дизайна CAM который включает спецификации для необходимого изображения запланированного для доски, лазер использован для сразу создавать изображение на доске.
| Спецификация/модель | DPX230 |
| Применение | PCB, HDI, FPC (внутренний слой, наружный слой, анти--заварка) |
| Разрешение (массовое производство) | 30um |
| Емкость | 30-40S@18 " *24» |
| Размер выдержки | 610*710mm |
| Толщина панели | 0.05mm-3.5mm |
| Режим выравнивания | Ультрафиолетовый-Марк |
| Возможность выравнивания | Наружное layer±12um; Внутреннее laye±24um |
| Линия допуск ширины | ±10% |
| Режим роста и уменшения отступления | Зафиксированные рост и сужение, автоматические рост и сужение, рост интервала и сужение, выравнивание раздела |
| Тип лазера | Лазер LD, 405±5nm |
| Формат файла | Gerber 274X; ODB++ |
| Сила | 380V трехфазный переменный ток, 6.4kW, 50HZ, ряд качания напряжения + 7% ~-10% |
| Условие | Комната желтого света; ± 1°C температуры 22°C; ± 5% влажности 50%; Уровень чистоты 10000 и выше; Требования к вибрации избежать жестокой вибрации около оборудования |
О нас
Мы новаторский поставщик различных решений системы воображения лазера PCB сразу (LDI). Наши ряды портфолио продукта системы от системных конфигураций LDI для высоко-смешивания и вытекая применения ниши PCB к полностью автоматизированным решениям системы LDI для окружающих сред массового производства.
|
|
