Product Details
Место происхождения: Сучжоу, Китай
Фирменное наименование: GIS Laser
Сертификация: ISO 9001/ CE
Номер модели: DPX220
Payment & Shipping Terms
Количество мин заказа: 1
Упаковывая детали: деревянная упаковка
Внутренняя точность юстировки: |
20μm |
Режим масштаба: |
Выравнивание масштаба/раздела интервала масштаба фиксированного масштаба автоматическое |
Соединять: |
Выдержка полной таблицы поддержки соединяя |
Формат файла: |
Gerber274x, odb++ |
Применимый процесс: |
Внутренний, наружный, керамический субстрат |
Сухая пленка высокой чувствительности: |
35s@24 " x18» |
Толщина доски: |
0.05 ~ 7 мм |
Растр технологии: |
Ширина линии/пространство между линиями 20/20μm |
Внутренняя точность юстировки: |
20μm |
Режим масштаба: |
Выравнивание масштаба/раздела интервала масштаба фиксированного масштаба автоматическое |
Соединять: |
Выдержка полной таблицы поддержки соединяя |
Формат файла: |
Gerber274x, odb++ |
Применимый процесс: |
Внутренний, наружный, керамический субстрат |
Сухая пленка высокой чувствительности: |
35s@24 " x18» |
Толщина доски: |
0.05 ~ 7 мм |
Растр технологии: |
Ширина линии/пространство между линиями 20/20μm |

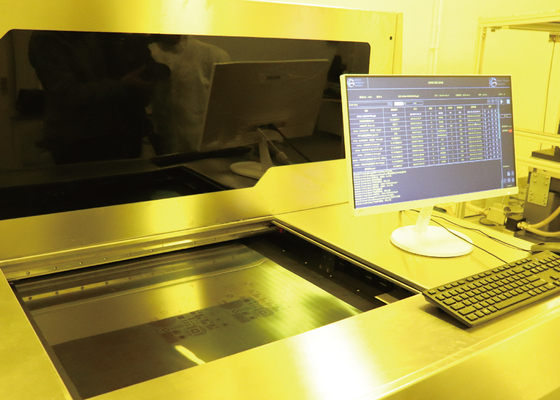

GIS Laser, ведущий производитель передовых LDI-решений, совершает революцию в отрасли с DPX220, свидетельством бесконечного потенциала технологии цифровой визуализации лазера.Это современное оборудование беспрепятственно интегрирует файлы данных, преобразуя их в точные изображения и передавая лазерные лучи через DMD и линзы, чтобы достичь непревзойденных результатов на платах-носителях, мягких платах, платах HDI и многослойных ПКБ.

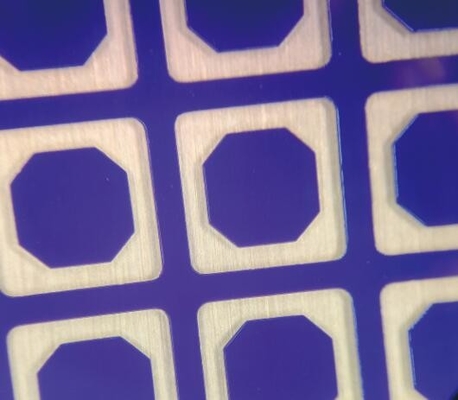

DPX220 может похвастаться впечатляющей площадью экспозиции 610мм х 710мм, поддерживающей экспозицию цельной панели и вмещает толщины от 0,05 мм до 7 мм,обслуживание различных производственных потребностейЕго точность является непревзойденной, предлагая соотношение ширины линии / расстояния между линиями (L / S) 20/20 мкм на основе сухой пленки, обеспечивая высокое аналитическое качество, которое устанавливает новые стандарты в отрасли.
Используя технологию прямой визуализации с помощью лазера DLP, DPX220 от GIS Laser превосходит традиционные методы экспозиции фильма или маски.Это устройство обеспечивает непревзойденную точность., стабильности и эффективности производства.Разработка первого в Китае 20-микронного оборудования для литографии DLP подчеркивает приверженность GIS Laser инновациям и технологическому совершенству.
Точность выравнивания DPX220 ±10μm для внешних слоев и ±20μm для внутренних слоев, достигнутая с помощью инновационного метода UV-Mark, обеспечивает последовательные и надежные результаты.Его мощность лазера регулируется от 25 до 50 Вт при 405 нм, предлагая универсальность для оптимизации процессов для различных приложений.
Включая передовые режимы масштабирования, включая фиксированное соотношение, автоматическое соотношение, соотношение интервалов и соотношение разделений, DPX220 легко интегрируется в любую производственную линию,упрощение рабочего процесса и максимизация эффективностиЕго поддержка формата файлов Gerber274.xdx+ обеспечивает бесперебойную передачу и обработку данных, оптимизируя весь процесс производства.
Характеристика продукта | Параметр |
---|---|
Применяемый процесс | Внутренняя, наружная, керамическая подложка |
Толщина доски | 00,05 ~ 7 мм |
Точность внутреннего выравнивания | 20 мкм |
Мощность лазера | 405 Nm/25-50 W ((необязательно) |
Формат файла | Гербер274x,odb++ |
Точность внешнего выравнивания | ± 10 мкм |
Текстовая информация | Помощь в установке текста и серийного номера и другой отслеживаемой информации |
Толерантность ширины линии | ± 10% |
Эффективная зона воздействия | 610 мм*710 мм |
Сухая пленка высокой чувствительности | 35s@24"x18" |
Прямая печатная машина GIS Laser LDI (модель: DPX220) является идеальным решением для ваших потребностей в прямом изображении.Он предлагает высокую точность и точность до ± 10 мкм и ширину линии / расстояние между линиями до 20/20 мкмЭффективная площадь экспозиции составляет 610 мм*710 мм и обеспечивает толерантность ширины линии ±10%.С ГИС лазером DPX230, вы можете получить идеальное решение прямой визуализации, что вам нужно.
Кроме того, DPX220 GIS Laser предлагает функциональность MES, позволяющую устанавливать номера досок, серийные номера и другую отслеживаемую информацию,развитие культуры прозрачности и подотчетности в производственной среде.
С портфелем из более чем сотни патентов, выданных во всем мире, охватывающих Китай, США, Японию, Корею и ЕС,DPX220 GIS Laser является свидетельством его неустанного стремления к инновациям и технологическому превосходствуЭта оптимизированная технология и эффективное промышленное решение переопределяют возможности лазерной прямой визуализации, открывая новую эру точности, производительности,и рентабельности для промышленности по производству ПКБ.
