Подробная информация о продукте:
|
| Имя: | воображение лазера сразу (LDI) | Применение: | PCB HDI FPC |
|---|---|---|---|
| Размер Макс выдержки: | 610*710mm | Линия ширина: | 30μ |
| Линия линия расстояние: | 10% | Линия допуск ширины: | 10% |
| Возможность выравнивания: | 24μm | Тип лазера: | Лазер LD, 405±5nm |
| Эффективный: | 30-40S@18 " *24» | Рост и уменшение отступления: | Зафиксированные рост и contracton, автоматические рост и сужение, рост интервала и сужение, выравнив |
| Формат файла: | Gerber 274X, ODB++ | ||
| Высокий свет: | Воображение лазера FPC HDI сразу,Воображение лазера FPC сразу,Трехфазное воображение ldi |
||

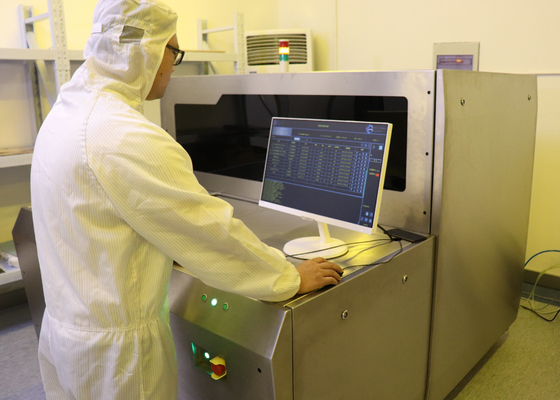

решения системы воображения лазера сразу (LDI) для различного PCB
Воображение лазера PCB сразу (LDI)
Изготовляя монтажную плату, трассировки цепи определены что отображая процесс. Лазер сразу воображение (LDI) подвергает трассировки действию сразу с сильно сфокусированным лазерным лучом который в NC контролировал, вместо затопленного света пропуская через инструмент фото, лазерный луч цифров создаст изображение.
Как делает лазер сразу работа воображения (LDI)?
Воображению лазера сразу нужен PCB с фоточувствительной поверхностью которая расположена под компьютерный контролируемый лазер. И после этого компьютер создает изображение на доске со светом лазера. Компьютер просматривает поверхность доски в изображение растра, соответствуя изображению растра к поджатому CAD или файл дизайна CAM который включает спецификации для необходимого изображения запланированного для доски, лазер использован для сразу создавать изображение на доске.
| Спецификация/модель | DPX230 |
| Применение | PCB, HDI, FPC (внутренний слой, наружный слой, анти--заварка) |
| Разрешение (массовое производство) | 30um |
| Емкость | 30-40S@18 " *24» |
| Размер выдержки | 610*710mm |
| Толщина панели | 0.05mm-3.5mm |
| Режим выравнивания | Ультрафиолетовый-Марк |
| Возможность выравнивания | Наружное layer±12um; Внутреннее laye±24um |
| Линия допуск ширины | ±10% |
| Режим роста и уменшения отступления | Зафиксированные рост и сужение, автоматические рост и сужение, рост интервала и сужение, выравнивание раздела |
| Тип лазера | Лазер LD, 405±5nm |
| Формат файла | Gerber 274X; ODB++ |
| Сила | 380V трехфазный переменный ток, 6.4kW, 50HZ, ряд качания напряжения + 7% ~-10% |
| Условие | Комната желтого света; ± 1°C температуры 22°C; ± 5% влажности 50%; Уровень чистоты 10000 и выше; Требования к вибрации избежать жестокой вибрации около оборудования |
О нас
Мы новаторский поставщик различных решений системы воображения лазера PCB сразу (LDI). Наши ряды портфолио продукта системы от системных конфигураций LDI для высоко-смешивания и вытекая применения ниши PCB к полностью автоматизированным решениям системы LDI для окружающих сред массового производства.
