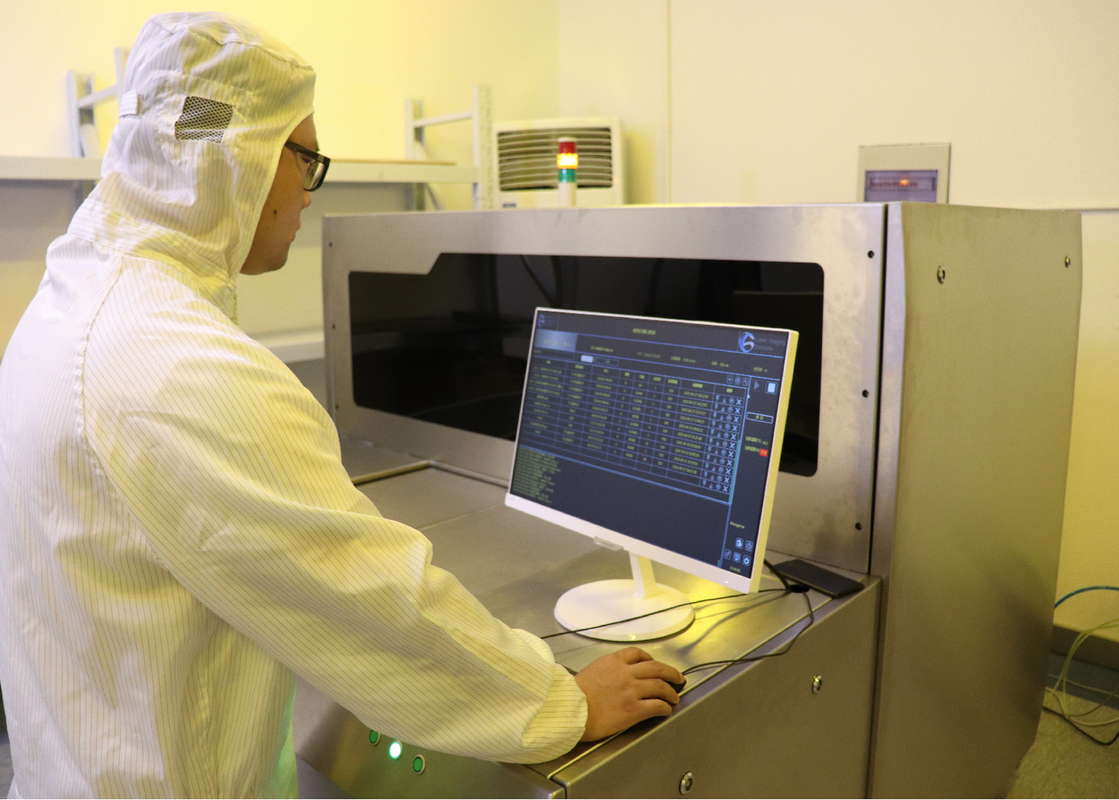

Воображение HDI FPC 30um лазера ISO 9001 LDI сразу

Name: Воображение HDI FPC 30um лазера ISO 9001 LDI сразу
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: DPX230
Availability: InStock

Наименование марки:	GIS
Номер модели:	DPX230
МОК:	1 набор
цена:	negotiable price
Время доставки:	20 дней работы

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Цзянсу, Китай

Сертификация:

ISO 9001 CE

Имя:

воображение лазера сразу (LDI)

Применение:

PCB HDI FPC

Размер Макс выдержки:

610*710mm

Линия ширина:

30μ

Линия линия расстояние:

10%

Линия допуск ширины:

10%

Возможность выравнивания:

24μm

Тип лазера:

Лазер LD, 405±5nm

эффективный:

30-40S@18 " *24»

Рост и уменшение отступления:

Зафиксированные рост и contracton, автоматические рост и сужение, рост интервала и сужение, выравнив

Формат файла:

Gerber 274X, ODB++

Упаковывая детали:

деревянная упаковка случая

Поставка способности:

30set в месяц

Выделить:

Воображение лазера ldi ISO 9001 сразу

Воображение лазера ldi HDI сразу

pcb ldi 30um

Описание продукта

решения системы воображения лазера сразу (LDI) для различного PCB

Преимущества

Исключите процессы маски.

Сохраните время и цену загрузки и маски разгружать.

Уменьшите отступление причиненное расширением и сужением маск.

Высокое разрешение изображения и высокий выход.

Высокоточный

Минимальное resolution1.2μm, минимальная линия width25μm (в зависимости от конфигурации)

Как делает лазер сразу работа воображения (LDI)?
Воображению лазера сразу нужен PCB с фоточувствительной поверхностью которая расположена под компьютерный контролируемый лазер. И после этого компьютер создает изображение на доске со светом лазера. Компьютер просматривает поверхность доски в изображение растра, соответствуя изображению растра к поджатому CAD или файл дизайна CAM который включает спецификации для необходимого изображения запланированного для доски, лазер использован для сразу создавать изображение на доске.

Спецификация/модель	DPX230
Применение	PCB, HDI, FPC (внутренний слой, наружный слой, анти--заварка)
Разрешение (массовое производство)	30um
Емкость	30-40S@18 " *24»
Размер выдержки	610*710mm
Толщина панели	0.05mm-3.5mm
Режим выравнивания	Ультрафиолетовый-Марк
Возможность выравнивания	Наружное layer±12um; Внутреннее laye±24um
Линия допуск ширины	±10%
Режим роста и уменшения отступления	Зафиксированные рост и сужение, автоматические рост и сужение, рост интервала и сужение, выравнивание раздела
Тип лазера	Лазер LD, 405±5nm
Формат файла	Gerber 274X; ODB++
Сила	380V трехфазный переменный ток, 6.4kW, 50HZ, ряд качания напряжения + 7% ~-10%
Условие	Комната желтого света; ± 1°C температуры 22°C; ± 5% влажности 50%; Уровень чистоты 10000 и выше; Требования к вибрации избежать жестокой вибрации около оборудования

О нас
Мы новаторский поставщик различных решений системы воображения лазера PCB сразу (LDI). Наши ряды портфолио продукта системы от системных конфигураций LDI для высоко-смешивания и вытекая применения ниши PCB к полностью автоматизированным решениям системы LDI для окружающих сред массового производства.
