Оборудование 400nm лазера LDI LD к 410nm трехфазному

Name: Оборудование 400nm лазера LDI LD к 410nm трехфазному
Brand: Jiangsu GIS Laser Technologies Inc.,
SKU: DPX230
Availability: InStock

Наименование марки:	GIS
Номер модели:	DPX230
МОК:	1 набор
цена:	negotiable price
Время доставки:	20 дней работы

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Цзянсу, Китай

Сертификация:

ISO 9001 CE

Имя:

воображение лазера сразу (LDI)

Применение:

PCB HDI FPC

Размер Макс выдержки:

610*710mm

Линия ширина:

30μ

Линия линия расстояние:

10%

Линия допуск ширины:

10%

Возможность выравнивания:

24μm

Тип лазера:

Лазер LD, 405±5nm

Эффективный:

30-40S@18 " *24»

Рост и уменшение отступления:

Зафиксированные рост и contracton, автоматические рост и сужение, рост интервала и сужение, выравнив

Формат файла:

Gerber 274X, ODB++

Упаковывая детали:

деревянная упаковка случая

Поставка способности:

30set в месяц

Выделить:

Оборудование лазера LDI LD

Оборудование ISO 9001 400nm LDI

Машина выдержки pcb 410nm ISO 9001 ультрафиолетовая

Описание продукта

решения системы воображения лазера сразу (LDI) для различного PCB

Сложность соединения PCB HDI все еще растет сегодня. Существуя технологии неспособны предложить приемлемое решение для тонких линий. Но технология обработки изображения лазера сразу рассмотрена как ответ для этой проблемы.

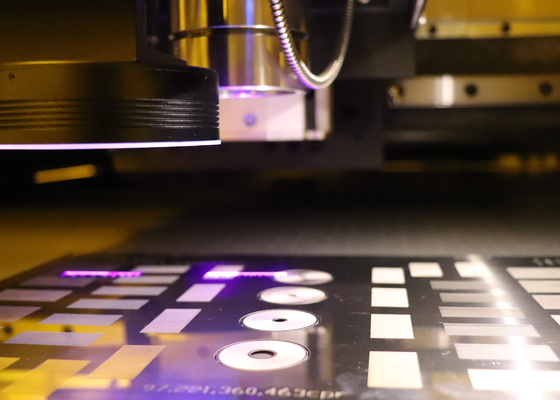

В производстве платы с печатным монтажом (PCB), отображая процесс что определяет медные картины цепи. Пока обычный отображая процесс принимает фото-инструмент и ультрафиолетовый свет для возвращения изображений цепи, LDI только использует контролируемое компьютерн, сильно сфокусированный, лазерный луч сразу для того чтобы определить картины цепи на слоях меди PCB CCL с покрытым фоторезистом лазера.

Как делает лазер сразу работа воображения (LDI)?
Воображению лазера сразу нужен PCB с фоточувствительной поверхностью которая расположена под компьютерный контролируемый лазер. И после этого компьютер создает изображение на доске со светом лазера. Компьютер просматривает поверхность доски в изображение растра, соответствуя изображению растра к поджатому CAD или файл дизайна CAM который включает спецификации для необходимого изображения запланированного для доски, лазер использован для сразу создавать изображение на доске.

Спецификация/модель	DPX230
Применение	PCB, HDI, FPC (внутренний слой, наружный слой, анти--заварка)
Разрешение (массовое производство)	30um
Емкость	30-40S@18 " *24»
Размер выдержки	610*710mm
Толщина панели	0.05mm-3.5mm
Режим выравнивания	Ультрафиолетовый-Марк
Возможность выравнивания	Наружное layer±12um; Внутреннее laye±24um
Линия допуск ширины	±10%
Режим роста и уменшения отступления	Зафиксированные рост и сужение, автоматические рост и сужение, рост интервала и сужение, выравнивание раздела
Тип лазера	Лазер LD, 405±5nm
Формат файла	Gerber 274X; ODB++
Сила	380V трехфазный переменный ток, 6.4kW, 50HZ, ряд качания напряжения + 7% ~-10%
Условие	Комната желтого света; ± 1°C температуры 22°C; ± 5% влажности 50%; Уровень чистоты 10000 и выше; Требования к вибрации избежать жестокой вибрации около оборудования

О нас
Мы новаторский поставщик различных решений системы воображения лазера PCB сразу (LDI). Наши ряды портфолио продукта системы от системных конфигураций LDI для высоко-смешивания и вытекая применения ниши PCB к полностью автоматизированным решениям системы LDI для окружающих сред массового производства.
