Подробная информация о продукте:
|
| Имя: | воображение лазера сразу (LDI) | Применение: | PCB HDI FPC |
|---|---|---|---|
| Размер Макс выдержки: | 610*710mm | Линия ширина: | 30μ |
| Линия линия расстояние: | 10% | Линия допуск ширины: | 10% |
| Возможность выравнивания: | 24μm | Тип лазера: | Лазер LD, 405±5nm |
| эффективный: | 30-40S@18 " *24» | Рост и уменшение отступления: | Зафиксированные рост и contracton, автоматические рост и сужение, рост интервала и сужение, выравнив |
| Формат файла: | Gerber 274X, ODB++ | ||
| Высокий свет: | Pcb лазера ISO 9001 сразу отображая,Pcb лазера CE сразу отображая,машина ldi 710mm |
||

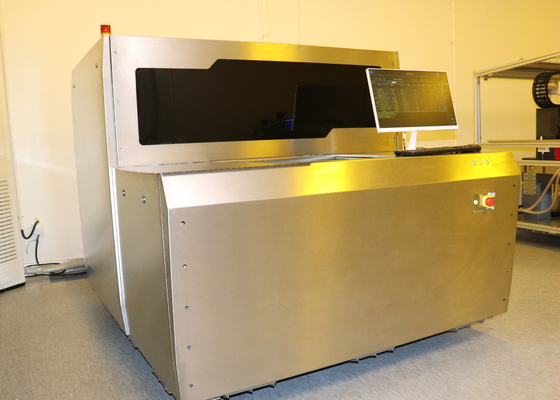

решения системы воображения лазера сразу (LDI) для различного PCB
Imager лазера сразу (LDI) предварительный блок выдержки который заменяет традиционные блоки выдержки потока используемые в прошлом. Картины проложены курс на цифровом файле, вместо phototools старой, и те цифровые файлы загружаны в LDI, которое выборочно отображает оно на вашем субстрате.
Воображение лазера PCB сразу (LDI)
Изготовляя монтажную плату, трассировки цепи определены что отображая процесс. Лазер сразу воображение (LDI) подвергает трассировки действию сразу с сильно сфокусированным лазерным лучом который в NC контролировал, вместо затопленного света пропуская через инструмент фото, лазерный луч цифров создаст изображение.
Как делает лазер сразу работа воображения (LDI)?
Воображению лазера сразу нужен PCB с фоточувствительной поверхностью которая расположена под компьютерный контролируемый лазер. И после этого компьютер создает изображение на доске со светом лазера. Компьютер просматривает поверхность доски в изображение растра, соответствуя изображению растра к поджатому CAD или файл дизайна CAM который включает спецификации для необходимого изображения запланированного для доски, лазер использован для сразу создавать изображение на доске.
| Спецификация/модель | DPX230 |
| Применение | PCB, HDI, FPC (внутренний слой, наружный слой, анти--заварка) |
| Разрешение (массовое производство) | 30um |
| Емкость | 30-40S@18 " *24» |
| Размер выдержки | 610*710mm |
| Толщина панели | 0.05mm-3.5mm |
| Режим выравнивания | Ультрафиолетовый-Марк |
| Возможность выравнивания | Наружное layer±12um; Внутреннее laye±24um |
| Линия допуск ширины | ±10% |
| Режим роста и уменшения отступления | Зафиксированные рост и сужение, автоматические рост и сужение, рост интервала и сужение, выравнивание раздела |
| Тип лазера | Лазер LD, 405±5nm |
| Формат файла | Gerber 274X; ODB++ |
| Сила | 380V трехфазный переменный ток, 6.4kW, 50HZ, ряд качания напряжения + 7% ~-10% |
| Условие | Комната желтого света; ± 1°C температуры 22°C; ± 5% влажности 50%; Уровень чистоты 10000 и выше; Требования к вибрации избежать жестокой вибрации около оборудования |
О нас
Мы новаторский поставщик различных решений системы воображения лазера PCB сразу (LDI). Наши ряды портфолио продукта системы от системных конфигураций LDI для высоко-смешивания и вытекая применения ниши PCB к полностью автоматизированным решениям системы LDI для окружающих сред массового производства.
